개발 제품 소개2013.12.09 17:14

Solar Cell Matalization Line 에서 Finger Pattern을 만든 후에 상태를 확인 하는 Inspection System

개발 기간 : 2011년 7월 ~ 2012년 9월

■ 기본 제어 환경
MOTION / IO : 64EA , Axis : 5EA , Cylinder : 1EA
XMachine-Pro 사용
XVision - 알고리즘 사용

특이사항
1. 11M 고 해상도 Area Camera 사용
2. Inspectio Time = Max 500ms

COMMUNICATION
1. Pre/Next Machine 16EA  IO Interface
2. TCP/IP Data Tracking

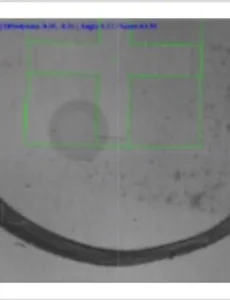

INPECTION VIew






MACHINE GUI

 #1 Main Run GUI

 #2 OutLine Parameter GUI

 #3 Pattern Parameter GUI

#4 Light Control GUI














Posted by i블로그

댓글을 달아 주세요

개발 제품 소개2013.11.20 16:42

Module 공정에서 PCB를 Unit 단위로 분리 후 앞공정에서 불량이나 Vision Inspection 따라
Rank 별로 Tray에 Sorting 하는 장비

개발 기간 : 2012년 7월 ~ 2013년 1월

■ 기본 제어 환경
Router ::
MOTION / IO : 512EA ,
Axis : 38EA , Cylinder : 88EA
Sorter ::

MOTION / IO : 352EA , Axis : 30EA , Cylinder : 53EA
XMachine-Pro 사용

특이사항
1. Inlet Vision 에서 받은 Data 를 이용한 장비 내 Data Tracking
2. Sort 장비 Tray Bin Code Edit 기능
3. MES에서 내려온 Data를 받아 전공정 Reject 처리
4. Tenkey를 이용한 Sequence Step 및 Initial 처리

COMMUNICATION
1. Sorter <-> Rounter IO Inteface 및 TCP/IP Data Tracking
2. Router Head와 RS-232C
3. Vision Inspection PC와 TCP/IP로 Inspection Data 처리

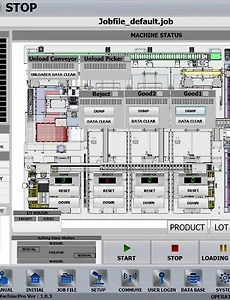

Sorter Run UI



Router RUn UI





















Posted by i블로그

댓글을 달아 주세요

개발 제품 소개2013.11.13 14:38

세라믹 디바이스에 LASER를 사용하여 페턴을 인쇄하는 장비

개발 기간 : 2013년 1월 ~ 2013년 9월

■ 기본 제어 환경
MOTION / IO : 64EA ,  Axis : 7 EA , Cylinder : 9EA
0.7M급 CAMERA 3EA 장착
XMachine-Pro 사용

특이사항
1. 다양한 Pattern을 쉽고 빠르게 편집 할 수 있는 Pattern Editor 구현
2. Hi-Resolution Lens 장착으로 2um의 Camera Acuuracy
3. 보간제어 및 기구보정을 위한 Matrix Calibration 기능 구현
4. Pattern 제작을 위한 DXF File 지원

COMMUNICATION
1. RS-232C LED Light Controller
2. Laser Source 와의 RS-232C Control



Main Run UIMain Run UI



Main Run Vision UIMain Run Vision UI



Device Pattern EditorDevice Pattern Editor



Device Vision TeachDevice Vision Teach



Posted by i블로그

댓글을 달아 주세요
