QMachineStudio Modbus TCP 통신 완전 가이드 (실제 샘플 코드 기반)







QMachineStudio에서 Modbus TCP 통신을 구현하려면
👉 COM 객체 + UI 이벤트 + 데이터 변수 구조
이 3가지를 이해하면 됩니다.

이번 글에서는 실제 제공된 샘플 소스를 기반으로
👉 연결 → 읽기 → 쓰기 → UI 연동까지 전체 흐름을 설명합니다.

---

🖥️ 1. 전체 구조 이해 (샘플 기준)

샘플 코드에서 핵심 변수는 다음과 같습니다:



bool IsClientConnected

int Slave = 1
int Address = 0

bool BitData
bool InputBitDat

int WordInputDataRead
int WordData

array BitDataArray[8] = {OFF}









👉 핵심 포인트:

• Slave → Modbus Slave ID
• Address → 시작 주소
• BitData / WordData → 실제 통신 데이터
• BitDataArray → 여러 Bit 읽기

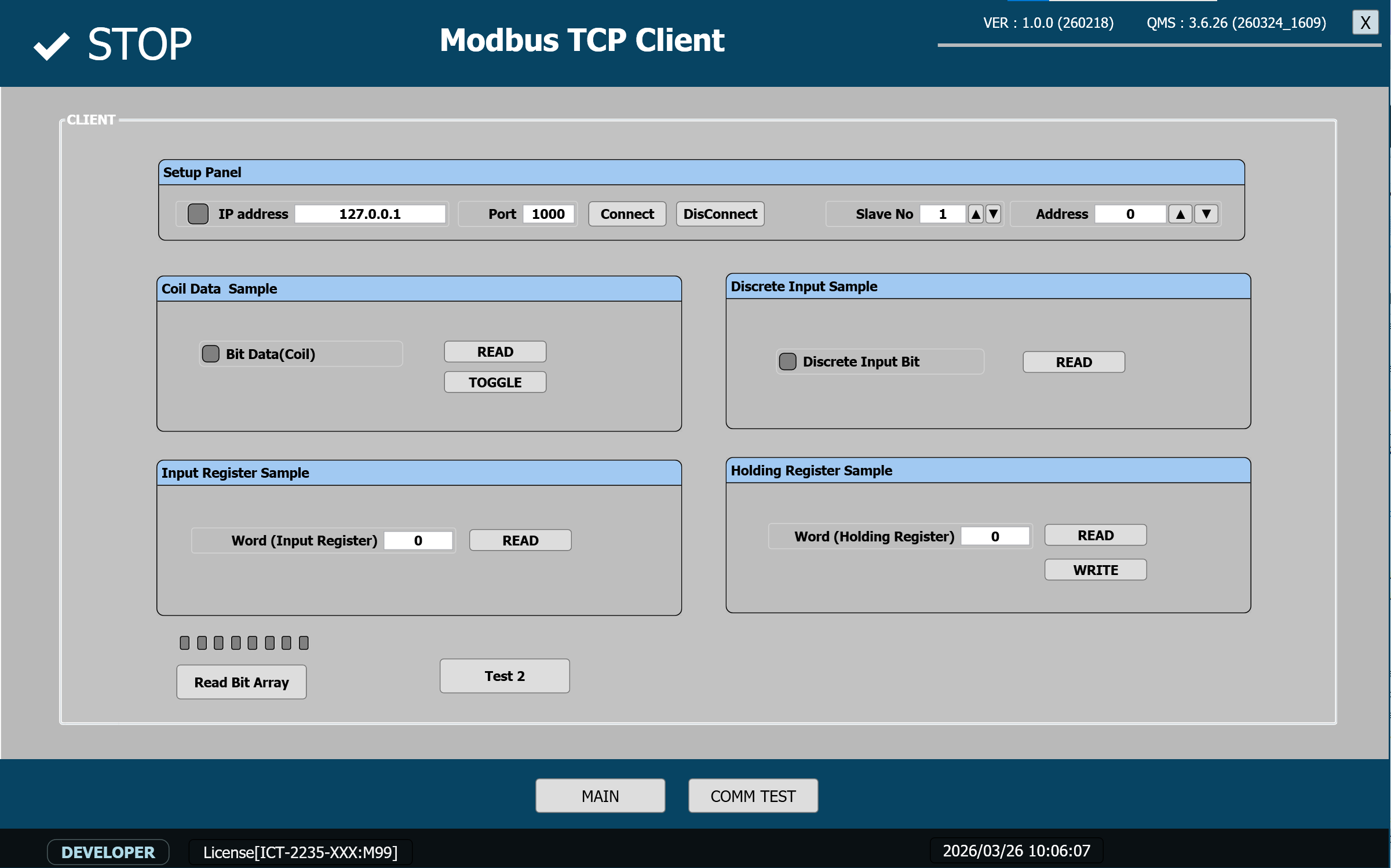

📌 즉, UI와 1:1 매핑되는 구조입니다.

---

🔌 2. Modbus 연결 / 해제

✔ 연결 버튼



FUNCTION OnConnectClick(string sender, int tag , array params)
{
COM["ModBus"].Close()
COM["ModBus"].Address = SS.Address
COM["ModBus"].Port = SS.Port
COM["ModBus"].Open()

SYS.SaveSetupParam()
}









🔍 설명

• 기존 연결 종료 후 재연결
• UI 입력값 → Address / Port 적용
• 설정값 저장

👉 실무 핵심:

연결 전에 반드시 Close() 호출

---

✔ 연결 해제

FUNCTION OnDisConnectClick(string sender, int tag , array params)
{
COM["ModBus"].Close()
}













---

✔ 연결 상태 체크

FUNCTION OnTimer(string sender, int tag , array params)
{
	IsClientConnected = COM["ModBus"].IsOpen()
}







👉 UI 상태 표시용

---

🔘 3. Coil (Bit) 제어

✔ Bit Read

FUNCTION OnReadBit(string sender, int tag , array params)
{
    if( COM["ModBus"].ReadDataBit(Slave, Address, BitData) == false )
    {
   		LogError($"ReadDataBit Error")
    }
}





👉 Coil Read (Function Code 01)

---

✔ Bit Toggle (Write)



FUNCTION OnToggleBit(string sender, int tag , array params)
{
    BitData = !BitData

    if( COM["ModBus"].WriteDataBit(Slave, Address, BitData) == false )
    {
    LogError($"WriteDataBit Error")
    }
}



👉 Coil Write (Function Code 05)

📌 포인트:

• UI Toggle 버튼과 1:1 매칭
• 내부 변수 먼저 변경 후 Write

---

📥 4. Discrete Input Read

FUNCTION OnReadDiscreteInputBit(string sender, int tag , array params)
{
    if( COM["ModBus"].ReadInputDataBit(Slave, Address, InputBitDat) == false )
    {
    LogError($"ReadInputDataBit Error")
    }
}



👉 Read Only Bit

---

🔢 5. Register 데이터 처리

✔ Input Register (Read Only)



FUNCTION OnReadInputWord(string sender, int tag , array params)
{
    if( COM["ModBus"].ReadInputDataWord(Slave, Address, WordInputDataRead) == false )
    {
    LogError($"ReadInputDataWordError")
    }
}



---

✔ Holding Register Read



FUNCTION OnReadHoldingWord(string sender, int tag , array params)
{
    if( COM["ModBus"].ReadDataWord(Slave, Address, WordData) == false )
    {
    	LogError($"ReadDataWord Error")
    }
}

---

✔ Holding Register Write



FUNCTION OnWriteWord(string sender, int tag , array params)
{
    if( COM["ModBus"].WriteDataWord(Slave, Address, WordData) == false )
    {
    	LogError($"WriteDataWord Error")
    }
    }

👉 PLC 데이터 제어 핵심

---

🔢 6. Bit Array 읽기 (실무에서 많이 씀)



FUNCTION OnTest1(string sender, int tag , array params)
{
    if( COM["ModBus"].ReadDataBitArray(Slave, Address, 8, BitDataArray) == false )
    {
    	LogError($"ReadDataBitArray Error")
    }
}



👉 여러 Coil 한번에 읽기

📌 활용 예:

• 상태 비트 묶음 읽기
• 설비 상태 Monitoring

---

🧠 7. 전체 흐름 정리

Modbus 통신 흐름은 매우 단순합니다:

[1] Connect
[2] Address / Slave 설정
[3] Read or Write 함수 호출
[4] 결과 → 변수 저장 → UI 표시



---

⚠️ 8. 실무에서 꼭 알아야 할 포인트

✔ 1. COM 객체가 모든 통신 담당



COM["ModBus"]



---

✔ 2. 함수 이름으로 Modbus 기능 구분

함수의미

ReadDataBit	Coil Read
WriteDataBit	Coil Write
ReadInputDataBit	DI Read
ReadInputDataWord	Input Register
ReadDataWord	Holding Read
WriteDataWord	Holding Write

---

✔ 3. 실패 시 반드시 로그 처리



LogError($"ReadDataWord Error")



👉 현장에서 매우 중요

---

✔ 4. UI ↔ 변수 ↔ 통신 구조

UI 버튼 → Function 호출 → COM 통신 → 변수 저장 → UI 표시



---

🚀 9. 실전 활용 예

✔ PLC ON/OFF 제어



WriteDataBit → 장비 Start / Stop



✔ 상태 확인



ReadDataBitArray → 설비 상태 모니터링



✔ 데이터 전달



WriteDataWord → 생산 수량 전달



---

💡 10. 개발 팁

• Timer에서 Polling 구현 가능
• Bit Array로 성능 최적화
• Address는 반드시 PLC와 매칭

---

✅ 결론

QMachineStudio에서 Modbus 통신은 생각보다 단순합니다.

👉 핵심 3가지:

1. COM 객체 사용
2. 함수 기반 Modbus API 활용
3. UI 이벤트와 연결





📡 Modbus Function 간단 설명 (Function Code 포함)

🔘 1. Coil (출력 Bit)

• Function Code: 01 (Read), 05 (Write)
• 설명: ON/OFF 제어용 Bit
• 사용: 장비 시작, 밸브, 모터 ON/OFF
• 👉 읽기 + 쓰기 가능

---

📥 2. Discrete Input (입력 Bit)

• Function Code: 02
• 설명: 센서 입력 상태
• 사용: 리미트 센서, 버튼 상태 확인
• 👉 읽기만 가능

---

🔢 3. Input Register (입력 Word)

• Function Code: 04
• 설명: 아날로그 값 (숫자 데이터)
• 사용: 온도, 압력, 무게 등
• 👉 읽기만 가능

---

🧠 4. Holding Register (출력 Word)

• Function Code: 03 (Read), 06 (Write)
• 설명: PLC 내부 데이터
• 사용: 설정값, 속도, 카운트 값
• 👉 읽기 + 쓰기 가능 (가장 많이 사용)

---

🎯 핵심 정리

• 01 / 05 → Bit 제어 (Coil)
• 02 → 입력 Bit (센서)
• 04 → 입력 Word (센서 값)
• 03 / 06 → Word 데이터 제어 (PLC 값)
